STEEL PRO POWER es el nuevo sistema de calderas de suelo de condensación a gas, concebido y desarrollado con el objetivo de maximizar la flexibilidad y simplicidad de instalación, asegurando la continuidad de servicio.

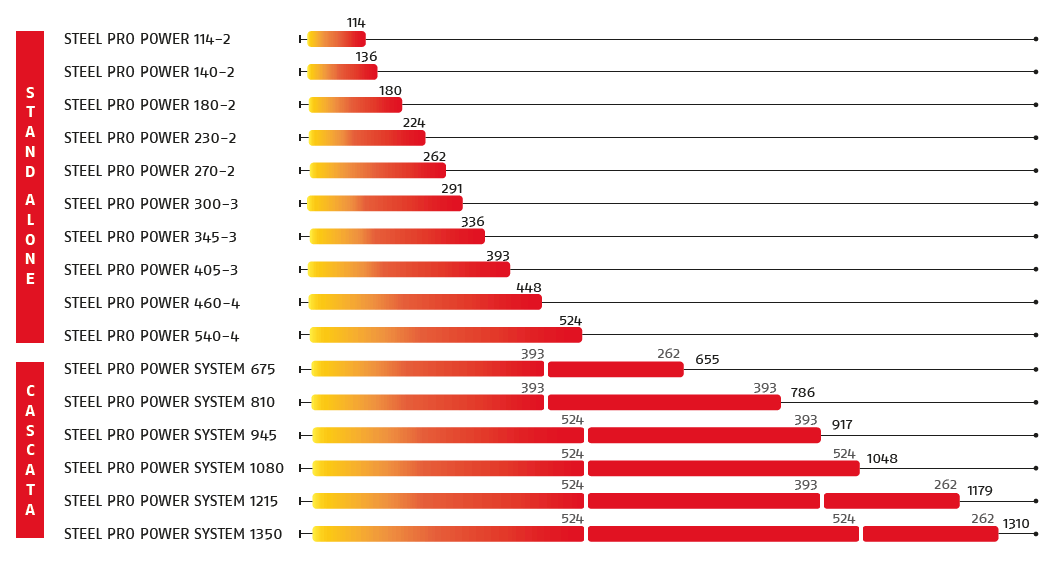

Con STEEL PRO POWER se ofrece una amplia gama de calderas, ya que este se puede instalar tanto en instalaciones individuales (desde 114 hasta 540 kW) como en cascada (desde 655 hasta 1310 kW) con el uso de accesorios específicos.

Los armarios, formados por un marco ensamblado en aluminio anodizado y paneles que contienen 2, 3 o 4 generadores térmicos según el modelo, están disponibles en dos versiones diferenciadas: con bomba de circulación moduladores de bajo consumo (tipo P) o con válvulas de 2 vías. (tipo V).

La gestión de las calderas STEEL PRO POWER se gestiona con la nueva electrónica de control, compatible con el protocolo MOD-BUS, que, gracias a lógicas de funcionamiento avanzadas, garantiza una gestión óptima, además de permitir la distribución del calor de forma precisa a los distintos circuitos.

Todos los modelos están equipados internamente con colectores hidráulicos, de entrada de aire, drenaje de condensados y descarga de humos, lo que permite su instalación en interior con cámara abierta y, con los kits adecuados, instalación estanca o exterior, todo en un espacio extremadamente reducido, ideal tanto para nuevas instalaciones térmicas o antiguas.

Versatilidad y gestión electrónica, junto con el nuevo intercambiador de calor de acero inoxidable de doble principio patentado y el quemador premezclado con un amplio rango de modulación, hacen de STEEL PRO POWER un sistema extremadamente eficiente con bajas emisiones de contaminantes.

Para ayudar al diseñador a identificar la mejor solución, Riello ha desarrollado un software de configuración para respaldar el proceso de selección de accesorios desarrollados específicamente para este sistema.

GRUPO DE COMBUSTIÓN

Cada módulo STEEL PRO POWER está compuesto por un quemador premezclado que opera en sinergia con el nuevo intercambiador de calor, de manera de obtener una transformación eficiente de la energía química del combustible en energía térmica disponible para el agua y reducidas emisiones contaminantes, garantizando el funcionamiento incluso en las condiciones más severas.

El intercambiador de calor de bajo contenido de agua se desarrolló con el objetivo de reducir rápidamente la temperatura de los humos, limitar las caídas de presión y garantizar una transferencia de calor eficiente al agua gracias a la gran superficie de intercambio.

Está compuesto por dos bobinas helicoidales concéntricas en acero inoxidable, la más interna realizada con un tubo liso de sección pentagonal, la más externa en cambio, tiene una sección circular, lo que permite aumentar ΔT al circular el agua en paralelo para reducir el tiempo de puesta a régimen de la instalación.

En cada módulo se instala un caudalímetro, un dispositivo de seguridad capaz de controlar el caudal de agua dentro del intercambiador, con el fin de garantizar un funcionamiento óptimo en todas las condiciones de funcionamiento.

El quemador de premezcla ha sido diseñado para reducir las emisiones contaminantes por debajo de los límites europeos más restrictivos, permitiendo que STEEL PRO POWER esté en Clase 6 NOx según UNI EN 15502-1.

Disponen de un quemador modulante capaz de producir la potencia según las necesidades del sistema, garantizando una relación de modulación 1: 5 para cada módulo, de manera que se reducen al mínimo los ciclos ON-OFF, haciendo que STEEL PRO POWER el tipo de caldera ideal para ser instalada como reemplazo en sistemas existentes como nueva en nuevas instalaciones que precisen tener un bajo consumo energético.

Modularidad

La modularidad es sinónimo de flexibilidad y continuidad del servicio, que debe estar asociada con una gestión cuidadosa del sistema. Para ello STEEL PRO POWER ha sido diseñado utilizando sofisticadas lógicas electrónicas, con el fin de garantizar una gestión eficiente de los módulos individuales, así como una coordinación precisa de su funcionamiento en cascada.

Para asegurar una correcta gestión hidráulica, cada módulo está equipado con válvulas de retención, que impiden la circulación de agua en los módulos que están apagados, condición que podría generarse con cargas parciales.

CONTROL Y PANTALLA ELECTRÓNICOS

La regulación electrónica de STEEL PRO POWER tiene tareas complejas, debiendo monitorear y procesar rápidamente mucha información proveniente del sistema, con el fin de garantizar el mejor confort para el usuario con el menor gasto energético y la máxima seguridad operativa. El control STEEL PRO POWER ha sido desarrollado con gran atención al refinamiento de los programas de cálculo, la eficiencia de detección y la velocidad de procesamiento.

Las lógicas de funcionamiento de la caldera en modo "Managing" y "Depending" están preconfiguradas e integradas en los cuadros, lo que garantiza un funcionamiento eficiente en cascada. La pantalla de la interfaz es retroiluminada, intuitiva y multilingüe, para simplificar el diálogo entre la máquina y las personas que la manipulan.

STEEL PRO POWER utiliza un sistema de control de nueva generación que integra la regulación del climática con funciones avanzadas para la gestión del sistema.

Funciones integradas en el control:

• - Regulación climática lineal o curva, en combinación con la sonda exterior
• - Gestión de la cascada de módulos dentro del armario
• - Gestión en cascada de calderas con lógica Managig/Depending
• - Control de potencia para un funcionamiento de ΔT constante
• - Producción de ACS y gestión directa del circuito
• - Posibilidad de ampliación del sistema mediante accesorio de control de zona de calefacción adicional (directo/mixto)
• - Control de bomba modulante (PWM / 0-10 V)
• - Gestión remota a través de MODBUS
• - Control de potencia externo a través de entrada de 0-10 V
• - Cambio automático VERANO / INVIERNO

El prestaciones de la electrónica se completa con la nueva pantalla retroiluminada, fácil de usar, gracias al menú intuitivo que combina elementos gráficos con cadenas de texto. Permite la regulación del sistema, incluida la distribución de la energía en el circuito secundario, con curvas climáticas y franjas horarias dedicadas a cada uno de los sistemas gestionados; la interfaz de usuario está equipada con 8 teclas para la navegación del menú y para configurar los parámetros de funcionamiento.

CARACTERÍSTICAS DEL DISPLAY

• - Menú de árbol multilingüe y de varios niveles
• - Gestión de perfiles de usuario protegidos por contraseña
• - Gran pantalla retroiluminada, 255x80 píxeles
• - Gestión de programas horarios semanales
• - Historial de errores de la caldera

SIMPLIFICAR LA COMPLEJIDAD

Riello ha incorporado en un sistema de configuración dinámico la gama de calderas STEEL PRO POWER. De este modo a partir de la información básica de la potencia calorífica total requerida, el Configurador solicita de forma automática otras aclaraciones y propone progresivamente posibles soluciones.
De este modo, la herramienta guía al diseñador hacia la mejor elección técnica, que puede traducirse directamente en un presupuesto y acompañarse de la documentación del producto. Una vez más, Riello transforma la complejidad en un desafío continuo y por tanto en una oportunidad.

ACCESORIOS

STEEL PRO POWER se completa con una amplia gama de accesorios capaces de adaptarse a las necesidades de cada tipo de sistema. Los accesorios han sido diseñados específicamente para maximizar la flexibilidad del sistema y obtener la solución ideal para cada necesidad de instalación. Todos los modelos de la gama, en configuración estándar están preparados para funcionar como cámara abierta, con la opción de los kits de accesorios adecuados fáciles de instalar, pueden transformarse en una configuración estanca.

Gracias a los kits de accesorios especialmente desarrollados, también es posible conectar los colectores de salida de humos, entrada de aire (si se precisa) y conexiones hidráulicas en ambos lados de la máquina. El kit de seguridad INAIL también está disponible para todos los modelos, que se completa con válvulas de corte de combustible (VIC) específicas y válvulas de seguridad, ambas a seleccionar según el modelo.

También es posible instalar un separador hidráulico o, para proteger la caldera en el caso de instalación en sistemas antiguos, intercambiadores de placas (HEAT GATE), para los cuales existen combinaciones disponibles en función de las condiciones de funcionamiento en el primario y el secundario.

Ambos componentes también se pueden instalar en armarios técnicos específicos.

Para los modelos “V”, la circulación en el primario debe garantizarse mediante circuladores accesorios adecuados, que se pueden seleccionar en función de la potencia total del sistema, disponibles en versiones de bomba simple o doble.

También se encuentran disponibles una serie de útiles kits de accesorios para funciones de mantenimiento y servicio, como luces LED dentro del armario, ruedas para el transporte, kit de soporte para elevación con grúa, además del kit de interfaz para PC.
